TDS ซีรี่ส์ออสซิลโลสโคปแบบดิจิตอล 100 MHz

TDS ซีรี่ส์ออสซิลโลสโคปแบบดิจิตอล 100 MHz

- แบนด์วิดท์ 70MHz-200MHz, อัตราการสุ่มตัวอย่างสูงสุด 2GS / s

- ความยาวบันทึก 7.6M

- อัตราการจับสัญญาณคลื่น 50,000 wfms / s

- การซูมแบบคลื่น (แนวนอน / แนวตั้ง) และการบันทึก

- จุด FFT (ความยาวและตัวแปรความละเอียด)

- ส่วนขยายหลายหน้าต่าง

- 8 นิ้วความละเอียดสูง LCD 800 x 600 พิกเซล

- อินเทอร์เฟซการสื่อสารหลาย: USB, VGA, LAN

- รองรับ LabVIEW

- ช่องสัญญาณออก 4 ช่อง

อัตราการจับสัญญาณของรูปคลื่นที่แท้จริง

อัตราการจับสัญญาณคลื่น 50,000 wfms / s, กู้คืนเหตุการณ์สุ่ม / ความน่าจะต่ำในรายละเอียดที่ละเอียด

คำถามที่พบบ่อย

เหตุใดค่าที่วัดได้จึงต่ำกว่าค่าจริง?

ลองทดสอบเล็ก ๆ ใช้ Oscilloscope 100 MHz เพื่อวัดรูปคลื่นความกว้าง 100MHz, 3.3V ความกว้างที่วัดได้ไม่ถูกต้อง ปัญหานี้อ้างอิงถึงแบนด์วิดท์ของ ออสซิลโลสโคป

แบนด์วิธคืออะไร?

แบนด์วิดท์เป็นพารามิเตอร์ที่จำเป็นสำหรับออสซิลโลสโคป แต่แบนด์วิดท์คืออะไร แบนด์วิดท์หมายถึงแบนด์วิดท์อะนาล็อกของส่วนหน้าแบบอนาล็อกของออสซิลโลสโคปและกำหนดความสามารถในการวัดสัญญาณออสซิลโลสโคปโดยตรง โดยเฉพาะแบนด์วิดท์ oscilloscope เป็นความถี่สูงสุดเมื่อความกว้างของคลื่นซายน์ที่วัดโดยออสซิลโลสโคปจะไม่ต่ำกว่าความกว้างของคลื่นไซน์ที่แท้จริงของคลื่น 3dB (หรือเท่ากับ 70.7% ของความกว้างสัญญาณที่แท้จริง) หรือที่เรียกว่า -3dB cut ปิดจุดความถี่ เมื่อความถี่ของสัญญาณเพิ่มขึ้นความสามารถในการแสดงระดับสัญญาณของออสซิลโลสโคปจะลดลง

เมื่อความถี่คลื่นไซน์ที่วัดได้เท่ากับแบนด์วิดท์ของออสซิลโลสโคป (เครื่องขยายสัญญาณออสซิลโลสโคปคือการตอบสนองแบบ Gaussian) เราจะเห็นว่าความผิดพลาดในการวัดอยู่ที่ประมาณ 30% หากความผิดพลาดในการวัดต้องเป็น 3% ความถี่ของสัญญาณที่วัดได้ควรจะต่ำกว่าแบนด์วิดท์ oscilloscope มาก ตัวอย่างเช่นการใช้เครื่องออสซิลโลสโคป 100MHz เพื่อวัดสัญญาณ 100MHz, 1Vpp, sin, การวัดจะเป็น 100MHz, 0.707Vpp, รูปคลื่นซายน์ นี่เป็นเพียงกรณีของคลื่นซายน์เนื่องจากรูปคลื่นส่วนใหญ่มีความซับซ้อนมากกว่าคลื่นไซน์ซึ่งจะมีความถี่สูงกว่า ดังนั้นเพื่อให้บรรลุความถูกต้องของการวัดบางอย่างเราจึงใช้ออสซิลโลสโคปกฎหมายทั่วไปที่เรียกกันทั่วไปว่าเป็น 5 เท่าของมาตรฐาน:

แบนด์วิดท์ที่ต้องการของออสซิลโลสโคป = ความถี่สูงสุดของสัญญาณที่วัดได้ * 5

2. เลือกแบนด์วิธได้อย่างถูกต้อง

สัญญาณที่ซับซ้อนในรูปคลื่นจะเกิดขึ้นจากสัญญาณคลื่นซายน์ที่มีความหลากหลายแตกต่างกันและแบนด์วิดท์ของโทนเสียงเหล่านี้อาจกว้างมาก เมื่อแบนด์วิธไม่สูงพอองค์ประกอบฮาร์มอนิกจะไม่ได้รับการขยายอย่างมีประสิทธิภาพ (ปิดกั้นหรือทำให้ทึบ) ซึ่งอาจทำให้เกิดการบิดเบือนของคลื่นความสูญเสียของขอบการสูญเสียข้อมูลรายละเอียดเป็นต้นลักษณะสัญญาณเช่นระฆังและโทน ฯลฯ ไม่มีค่าอ้างอิง

ดังนั้นสำหรับการวัดสัญญาณความถี่ต่างๆแบนด์วิดท์ที่ถูกต้องมีความสำคัญมาก เมื่อวัดสัญญาณความถี่สูงเช่นการวัดคริสตัล 27MHz คุณควรใช้การวัดแบนด์วิธเต็มรูปแบบ

หากเปิดใช้งานขีด จำกัด แบนด์วิดท์นั่นคือขีด จำกัด แบนด์วิดท์ถูกตั้งค่าเป็น 20MHz รูปแบบผลึกจะเบี่ยงเบนและการวัดจะไม่มีค่า เมื่อวัดสัญญาณความถี่ต่ำคุณควรตั้งค่าขีด จำกัด แบนด์วิดท์เพื่อเปิดใช้งานตัวกรองสัญญาณรบกวนความถี่สูงเพื่อให้สัญญาณแสดงชัดเจนขึ้น

3. แบนด์วิดท์และเวลาที่เพิ่มขึ้น

เกี่ยวกับแบนด์วิดท์เวลาที่เพิ่มขึ้นไม่สามารถละเลยได้ เวลาที่เพิ่มขึ้นมักถูกกำหนดเป็นเวลาที่ความกว้างของสัญญาณเปลี่ยนจาก 10% ของค่าคงที่สูงสุดเป็น 90%

แบนด์วิดธ์ของออสซิลโลสโคปสามารถแสดงเวลาการเพิ่มขึ้นต่ำสุดของสัญญาณได้โดยตรง เวลาที่เพิ่มขึ้นของระบบออสซิลโลสโคปสามารถประเมินได้จากแบนด์วิธที่ระบุ คุณสามารถใช้สูตร: RT (เพิ่มเวลา) = 0.35 / BW (bandwidth) (oscilloscope ต่ำกว่า 1GHz) เพื่อคำนวณ

ที่ 0.35 เป็นค่าสเกลระหว่างแบนด์วิดท์ oscilloscope กับเวลาที่เพิ่มขึ้น (เวลาในการเพิ่มขึ้น 10% -90% ในรูปแบบเกาส์แรก) ตามสูตรข้างต้นถ้า bandwidth ของ oscilloscope เท่ากับ 200MHz สามารถคำนวณ RT =

สนับสนุน

▶ไดร์เวอร์ USB สำหรับ OWON DSO และ AWG ทุกรุ่น

▶ซอฟต์แวร์สำหรับ PC สำหรับ TDS Series DSO

▶คู่มือผู้ใช้ TDS Series DSO

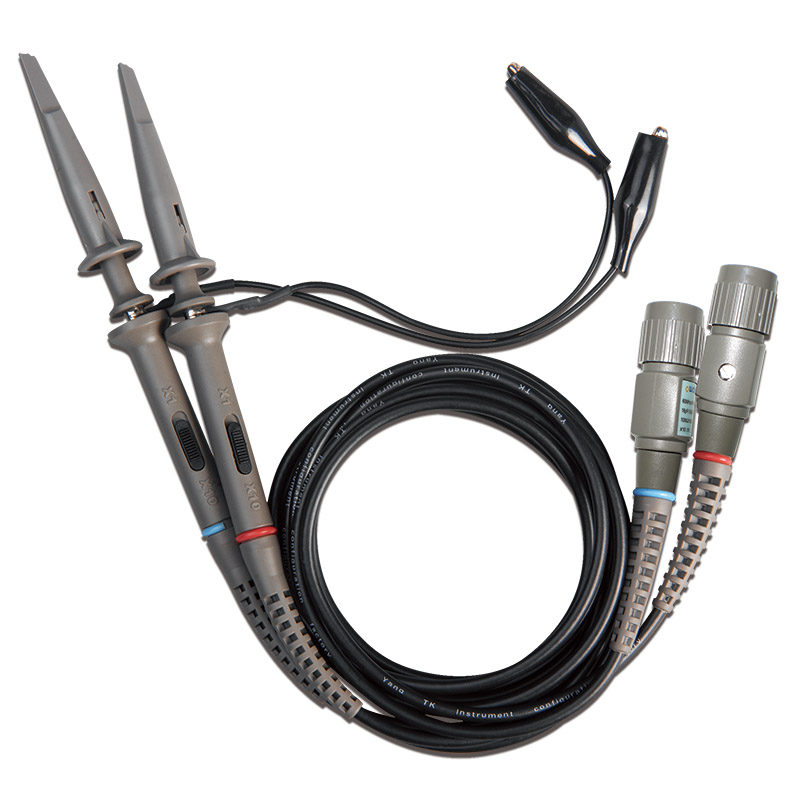

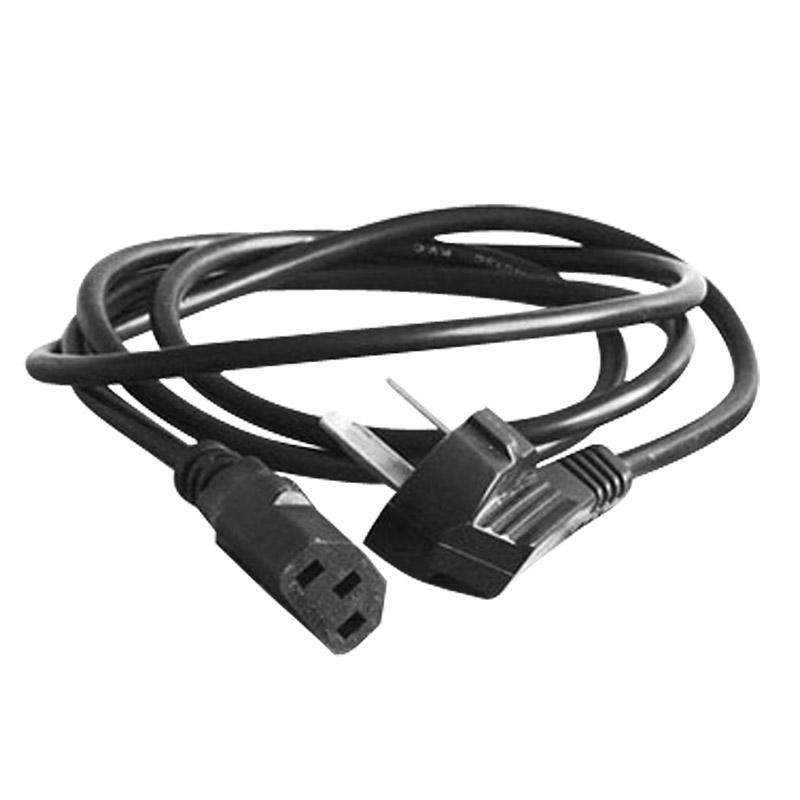

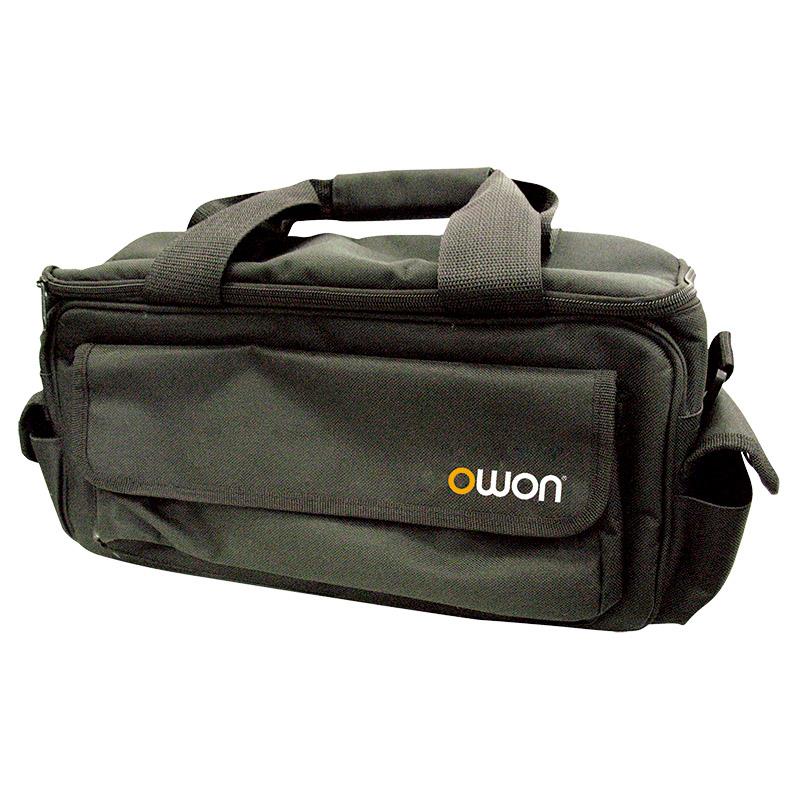

อุปกรณ์เสริมอุปกรณ์เสริมที่ต้องส่งมอบครั้งสุดท้าย
