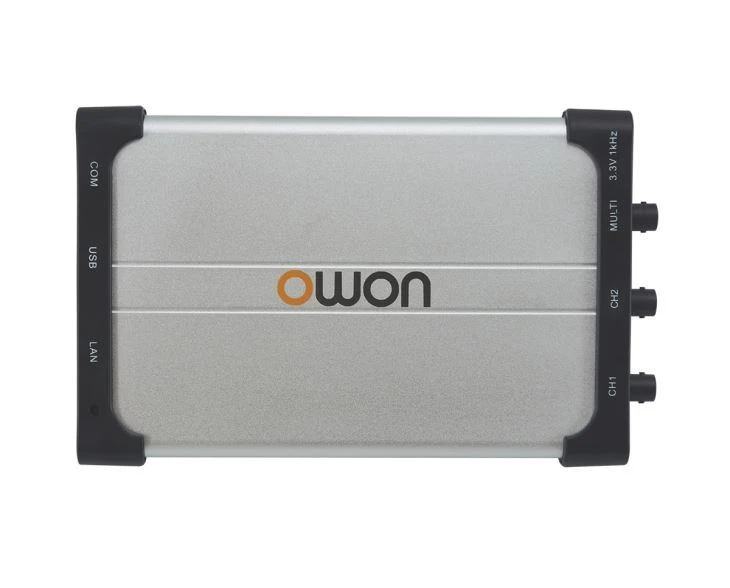

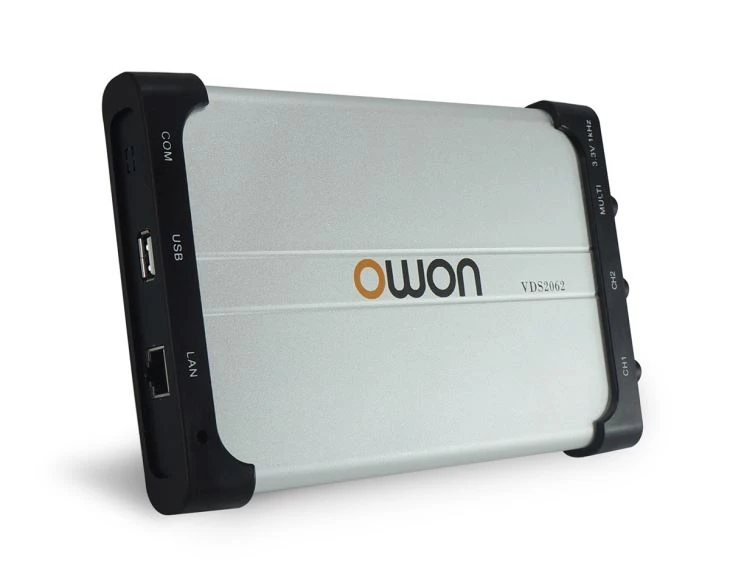

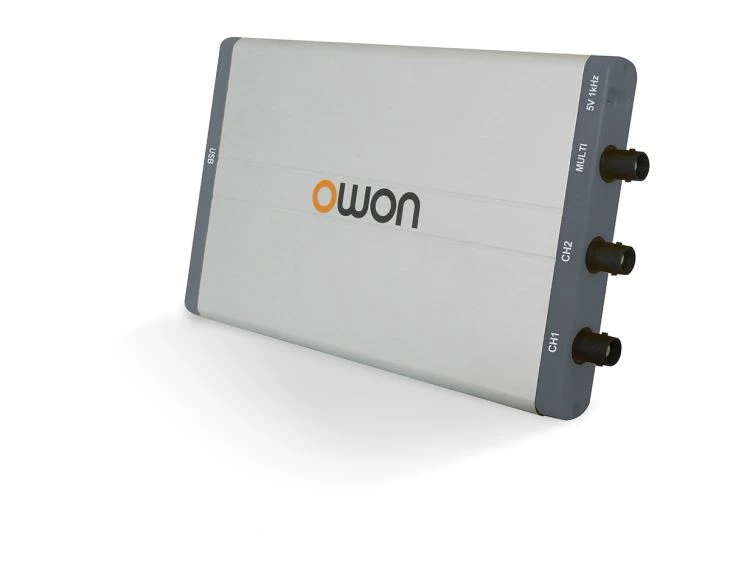

VDS Series ความยาวบันทึกข้อมูล 10 ล้านเครื่องคอมพิวเตอร์ Oscilloscope
เราเป็นที่รู้จักในฐานะหนึ่งในผู้ผลิตและซัพพลายเออร์ชั้นนำของโลก ยินดีต้อนรับสู่การซื้อแบรนด์ที่มีชื่อเสียง OWON VDS ชุด oscilloscope คอมพิวเตอร์ oscilloscope คอมพิวเตอร์ oscilloscope ออนไลน์ oscilloscope pc os oscilloscope oscilloscope คอมพิวเตอร์ oscilloscope oscilloscope ที่ดีที่สุดกับราคาถูกจากเรา เรามีผลิตภัณฑ์จำนวนมากในสต็อกที่คุณเลือก ปรึกษาคำพูดกับเราตอนนี้

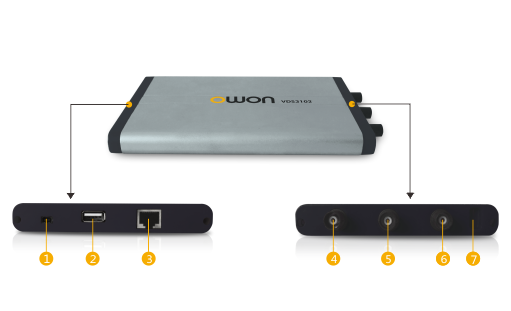

1. การออกแบบที่บางเฉียบและพกพาสะดวก

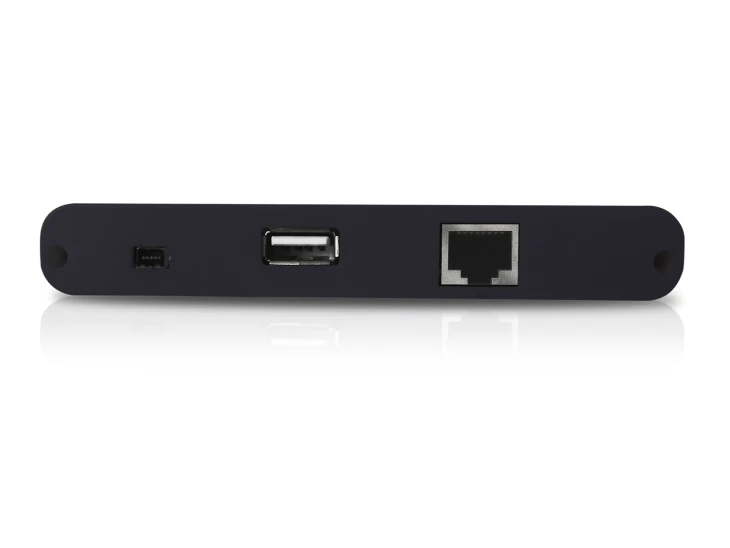

1. พอร์ต RS232 (อุปกรณ์เสริม)
2. พอร์ต USB: จ่ายไฟผ่านบัส USB, สื่อสารกับพีซี
3. พอร์ต LAN (อุปกรณ์เสริม): รีโมทคอนโทรล
4. ช่องสัญญาณเข้า 1
5. ช่องสัญญาณเข้า 2
6. อินพุตทริกเกอร์, ทริกเกอร์เอาต์พุตหรือส่ง / ส่งออกล้มเหลว
7. การชดเชยความผิดพลาด: สัญญาณวัด (3.3V / 1KHz)
หมายเหตุ: เมื่อสื่อสารกับ PC ผ่าน LAN ออสซิลโลสโคปควรใช้อะแดปเตอร์

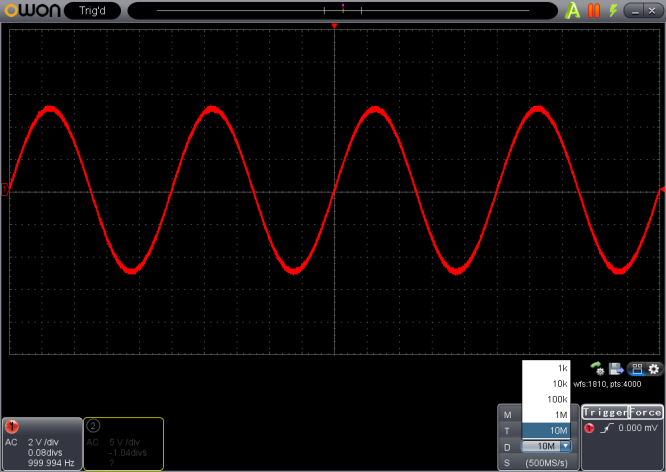

2. บันทึกความยาวได้ถึง 10 เมตร
ตัวเลือกความยาวระเบียนต่างๆสูงสุด 10 เมตร
3. ข้อกำหนด
| แบบ | VDS1022I | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| แบนด์วิดธ์ | 25MHZ | 60MHz | 100MHz | |||||||||||
| ช่อง | 2 +1 (หลาย) | 4 +1 (หลาย) | 2 +1 (หลาย) | 4 +1 (หลาย) | ||||||||||
| อัตราตัวอย่าง | 100MSa / s | 1GSa / s | ||||||||||||
| เครื่องชั่งน้ำหนักแนวนอน (s / div) | 5ns / div ~ 100s / div, ทีละ 1 ~ 2 ~ 5 | 2ns / div ~ 100s / div, ทีละ 1 ~ 2 ~ 5 | ||||||||||||
| ความยาวบันทึก | 5K | 10M | 5M | 10M | 5M | |||||||||
| แรงดันไฟฟ้าขาเข้าสูงสุด | 400V (PK - PK) (DC + AC, PK - PK) | 40V (PK - PK) (DC + AC, PK - PK) | ||||||||||||
| ความละเอียดแนวตั้ง (A / D) | 8 บิต (2 ช่องพร้อมกัน) | |||||||||||||
| แบบ | VDS1022I | VDS1022 | VDS2052 | VDS2062 | VDS3102 | VDS2064 | VDS3104 | |||||||
| ความไวในแนวตั้ง | 5mV / div ~ 5V / div | 2mV / div ~ 5V / div | ||||||||||||
| ประเภททริกเกอร์ | Edge, Pulse, Video, Slope และ Alternate | |||||||||||||
| โหมดทริกเกอร์ | อัตโนมัติปกติและโสด | |||||||||||||
| Acquisition Mode | ตัวอย่าง Peak Detect และ Average | |||||||||||||
| คณิตศาสตร์รูปคลื่น | +, -, ×, ÷, invert, FFT | |||||||||||||
| อินเทอร์เฟซการสื่อสาร | USB 2.0 (แยก) | USB 2.0 | USB 2.0, LAN (อุปกรณ์เสริม) | |||||||||||
| มัลติฟังก์ชั่ อินเตอร์เฟซ | ประเภทสัญญาณ | อินพุต / เอาต์พุตที่ซิงโครไนซ์, Pass / Fail, อินพุตทริกเกอร์ภายนอก | ||||||||||||
| ระดับมาตรฐาน | TTL | |||||||||||||
| แหล่งจ่ายไฟ | 5.0V / 1A | |||||||||||||
| การใช้พลังงาน | ≤2.5W | ≤6.5W | ||||||||||||
| ขนาด (กว้าง x สูง x ลึก) | 170 x 120 x 18 (มม.) | 190 × 120 × 18 (มม.) | ||||||||||||
| น้ำหนักอุปกรณ์ | 0.26 กก | 0.3 กก | ||||||||||||
เกี่ยวกับ Owon
| แบบ | VDS1022I | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| แบนด์วิดธ์ | 25MHZ | 60MHz | 100MHz | |||||||||||
| ช่อง | 2 +1 (หลาย) | 4 +1 (หลาย) | 2 +1 (หลาย) | 4 +1 (หลาย) | ||||||||||
| อัตราตัวอย่าง | 100MSa / s | 1GSa / s | ||||||||||||
| เครื่องชั่งน้ำหนักแนวนอน (s / div) | 5ns / div ~ 100s / div, ทีละ 1 ~ 2 ~ 5 | 2ns / div ~ 100s / div, ทีละ 1 ~ 2 ~ 5 | ||||||||||||
| ความยาวบันทึก | 5K | 10M | 5M | 10M | 5M | |||||||||
| แรงดันไฟฟ้าขาเข้าสูงสุด | 400V (PK - PK) (DC + AC, PK - PK) | 40V (PK - PK) (DC + AC, PK - PK) | ||||||||||||
| ความละเอียดแนวตั้ง (A / D) | 8 บิต (2 ช่องพร้อมกัน) | |||||||||||||
| แบบ | VDS1022I | VDS1022 | VDS2052 | VDS2062 | VDS3102 | VDS2064 | VDS3104 | |||||||
| ความไวในแนวตั้ง | 5mV / div ~ 5V / div | 2mV / div ~ 5V / div | ||||||||||||
| ประเภททริกเกอร์ | Edge, Pulse, Video, Slope และ Alternate | |||||||||||||
| โหมดทริกเกอร์ | อัตโนมัติปกติและโสด | |||||||||||||
| Acquisition Mode | ตัวอย่าง Peak Detect และ Average | |||||||||||||
| คณิตศาสตร์รูปคลื่น | +, -, ×, ÷, invert, FFT | |||||||||||||
| อินเทอร์เฟซการสื่อสาร | USB 2.0 (แยก) | USB 2.0 | USB 2.0, LAN (อุปกรณ์เสริม) | |||||||||||
| มัลติฟังก์ชั่ อินเตอร์เฟซ | ประเภทสัญญาณ | อินพุต / เอาต์พุตที่ซิงโครไนซ์, Pass / Fail, อินพุตทริกเกอร์ภายนอก | ||||||||||||
| ระดับมาตรฐาน | TTL | |||||||||||||
| แหล่งจ่ายไฟ | 5.0V / 1A | |||||||||||||
| การใช้พลังงาน | ≤2.5W | ≤6.5W | ||||||||||||
| ขนาด (กว้าง x สูง x ลึก) | 170 x 120 x 18 (มม.) | 190 × 120 × 18 (มม.) | ||||||||||||
| น้ำหนักอุปกรณ์ | 0.26 กก | 0.3 กก | ||||||||||||
ป้ายกำกับยอดนิยม: VDS ชุดระเบียน 10M ความยาว PC oscilloscope, จีน, ซัพพลายเออร์, ผู้ผลิต, ดีที่สุด
